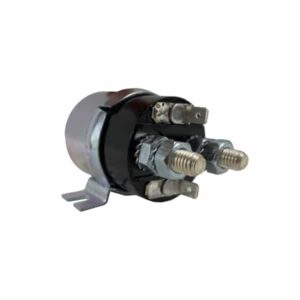

Contacteur unipolaire 80A
44,71€
Délai de livraison si hors stock : 6 semainesTension d’alimentation : 24Vcc
10 en stock
Informations
Description courte
Ce contacteur, compact mais puissant, a été conçu pour être adapté aux domaines de la traction et de la manutention en courant continu.
Ce contacteur peut être utilisé sur les chariots élévateurs, les machines de nettoyage industriel, à bord de navires et de bateaux, ainsi que sur des véhicules de transport routier et ferroviaire.
Le couvercle est entièrement protégé contre l’huile, l’eau et la poussière.
Ce contacteurs a des contacts à double rupture en alliage d’argent, résistants à l’arc, adaptés aux utilisations intensives.
Ce contacteur est conforme aux règles de sécurité en vigueur et notamment
– la directive 98/37/CE relative aux machines
– 2006/95/CE Directive basse tension
– 2004/108/CE Directive CEM
– 2002/95/CE RoHS
– UNI EN 1175-1 Sécurité des chariots de manutention
– CEI EN 60947-4-1 Appareillage à basse tension et appareillage de commande
– CEI EN 61000-6-4 EMC Emission
– CEI EN 61000-6-2 Immunité aux CEM
Fiche technique
| Courant nominal acceptable en service intermittent à 50% | 120A |
| Courant nominal acceptable en continu Ith | 80A |
| Tension nominale Un | 24Vcc |
| Tension d’alimentation | 0.7 à 1.1 Vn |
| Puissance absorbée par la bobine | 12W |
| Temps de manœuvre à l’excitation | 30ms |
| Temps de manœuvre à la désexcitation | 10ms |
| Nombre de manœuvres | 2 millions |
| Contact | 1 NO |
| Couple maximal au bornier | 6 Nm |
| Catégorie d’usage | DC5 |
| Pouvoir de coupure 15 ms de constante de temps | 480A |
Bobines
Les bobines de courant continu sont équipées de bornes avec des connexions de 6 mm.
Le service standard est :
– pour le mode intermittent (80 %)
Autres modèles disponibles aussi en 12VDC ou 36VDC
Informations complémentaires :
Instructions d’installation et de câblage
Ce contacteur doit être installé par un personnel qualifié, conformément à la législation en vigueur en matière de sécurité. Le courant électrique doit être coupé avant le câblage.
Pour une meilleure perte de chaleur, utilisez des câbles résistants en fonction du courant d’utilisation. Assurez-vous que les câbles d’alimentation des bornes sont bloqués avec des écrous à un couple de serrage maximal de 6 Nm.
Les contacts NC ne sont pas adaptés à l’établissement ou à la coupure du courant. Le montage peut être effectué par le support.
Positions de travail recommandées : soit horizontale, soit verticale avec les pôles vers le haut.
Température de fonctionnement -25°C+40°C.
