Accessoires pour levage :
crochet de levage, manilles de levage, anneaux de levage
Les crochets de levage :
Rm2m propose des crochets de levage à œil, simple double ou tournant.
Un crochet de levage est un accessoire de levage. Il permet l’accroche entre un appareil de levage et une charge. Le crochet de levage peut avoir un simple crochet, soit un croc, ou deux crochets, soit deux crocs.
Un crochet est pourvu d’un linguet de sécurité qui empêche la charge de tomber lors de l’utilisation du crochet. L’ouverture du crochet de levage peut être importante en fonction de ce qu’il faut accrocher au crochet.
Découvrez nos accessoires de levage avec nos treuils manuel, nos treuils à crémaillère, nos treuils hydraulique ou encore nos treuils thermique.
Critères de sélection d’un crochet de levage
Le type de crochet (à œil, simple ou double, tournant, etc…)
La charge du crochet
Son grade
Les principaux critères qui caractérisent les crochets de levage sont :
Les classes (M, P, S, T, V)
Les groupes (ISO/Fem : M3/1Bm – M4/1Am – M5/2m M6/3m – M7/4m – M8/5m)
Les numéros (normes DIN 15401 et 15402 : 0.8 – 1 – 1.6 – 2.5 – 4 – 5 – 6 – 8 – 10 – 12 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 80 – 100 – 125…)
Les différents types de crochets de levage :
- à œil
- à œil acier au carbone et acier allié
- à œil avec verrouillage de sécurité
- à chape avec verrouillage de sécurité
- à tige brute avec verrouillage de sécurité
- sécurité émerillon – sécurité orientable
- coulissants pour élingue câble
- à tige brute non usiné
- double émerillon
- orientable
- émerillon
- à chape pour élingues chaînes
- raccourcissement à œil
- raccourcisseurs
- raccourcisseurs à chape (blocage de sécurité)
- de sécurité à tige
- simples à tige
Crochet de levage à ouverture/fermeture mécanisées
Rm2m propose des crochets à levage à ouverture et fermeture mécanisées utilisés dans le secteur du levage.
Tous les palans sont équipés d’un crochet de levage, mais parfois dans certaines applications, il est impossible d’accrocher et de décrocher la charge manuellement.
Crochets de levage qui s’accrochent sous la moufle par anneau de suspension :
Il existe 2 familles de crochets de levage à ouverture/fermeture mécanisées :
- 100% mécaniques : qui s’accrochent sous la moufle par un anneau de suspension ou qui peuvent s’intégrer dans une moufle
- Électromécaniques qui se placent toujours sous le crochet de la moufle du palan ou du treuil de levage par leur anneau de suspension.
Les crochets 100% mécanique n’utilisent aucune source d’énergie. Comment fonctionnent-ils ?
Avant de saisir une pièce, le crochet est en position ouverte. Grâce au déplacement d’un pont roulant ou d’une grue, on place le croc du crochet mécanisé dans l’anneau rigide et vertical de la pièce à saisir. Ensuite, on lève doucement ce crochet qui se referme automatique et l’on manutentionne à volonté la pièce.
Au moment de la dépose, dès que la pièce touche le sol et que la moufle du palan continue de descendre, le crochet à ouverture/fermeture mécanisées s’ouvre automatiquement. Une fois le crochet bien ouvert, on déplace latéralement le pont roulant et donc le crochet, ce qui permet de dégager le crochet à ouverture/fermeture mécanisées de l’anneau de la pièce à manutentionner.
Crochet à ouverture et fermeture électromécanique
Concernant les crochets à ouverture/fermeture électromécanique , c’est un peu le même principe, mais un petit motoréducteur permet la fermeture et l’ouverture du crochet. L’énergie est fournie par une batterie. Contrairement au crochet 100% mécanique, ces crochets à ouverture/fermeture électromécanique peuvent être équipés d’un aimant puissant qui permet de redresser un crochet orientable et de le placer automatiquement et correctement face au croc. Puis le motoréducteur fait pivoter le croc dans l’anneau et se verrouille en position fermée. Le tout sans aucune intervention manuelle, seulement via une radiocommande.
Avec ces 2 types de crochets à ouverture/fermeture mécanisée, l’ouverture du crochet est impossible en charge. Il est donc impossible de larguer une charge lourde.
Manilles de levage droite ou lyre
Nous vous proposons différentes manilles de levage : droite ou lyre, de haute résistance. Une manille sert à relier des composants de levage. Vous pourrez relier cordage ou chaîne à vos appareils.
Rm2m propose des manilles de levage pour la manutention
Une manille de levage est un accessoire pour le levage et la manutention. Une manille permet d’accrocher deux éléments ensemble. Elle est constituée de deux parties : une pièce en forme d’étrier et une pièce qui sert d’axe pour fermer l’étrier. Pour ouvrir une manille de levage, il suffit d’enlever l’axe.
Il existe différents systèmes pour verrouiller l’axe tel qu’un système de vis/écrou, ou encore avec une goupille. Il existe aussi différentes tailles formes de manilles en fonction du besoin.
Pour bien choisir sa manille de levage, il est important de connaître :
- L’usage
- L’intensité de l’usage
- La charge soumise sur la manille

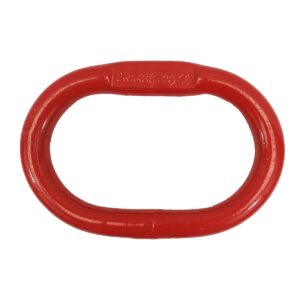

Anneaux de levage :
Rm2m propose divers anneaux de levage. L’accessoire de levage qu’est l’anneau de levage vous permet d’attacher un brin de corde ou de câble pour relier et déplacer ainsi une charge. Nous proposons des anneaux de levage simple, mâle et femelle.
Choix et utilisation des accessoires de levage : crochets, manilles et anneaux
Lorsque l’on parle d’opérations de levage, les crochets, manilles et anneaux jouent un rôle crucial. Ils sont essentiels pour assurer la sécurité et l’efficacité de ces opérations. Toutefois, il est impératif de bien comprendre les différents types disponibles et leur usage approprié afin de faire le bon choix. Cet article vous guidera à travers les divers aspects des crochets de levage, des manilles et des anneaux de levage.
Lire PlusLes crochets de levage
Types de crochets de levage
Il existe une multitude de crochets de levage, chacun ayant ses propres caractéristiques et utilisations spécifiques :
- Crochet à œil : équipé d’un simple ou double crochet, à linguet ou à verrouillage de sécurité, sans possibilité de rotation.
- Crochet en acier au carbone ou allié : offre une grande résistance pour des charges lourdes.
- Crochet à chape : non tournant, avec linguet ou intégrant un verrouillage de sécurité pour éviter tout accident durant le levage.
- Crochet à tige brute : disponible avec ou sans mécanisme de verrouillage de sécurité. Les crochets sont prévus pour avoir une tige usinée et être assemblé avec d’autres composants afin de réaliser une moufle ou un crochet de palan.
- Crochet coulissant : souvent utilisé avec des câbles ou des élingues pour ajuster rapidement la longueur et d’entourer la charge avec l’élingue.
- Crochet émerillon : sans roulement à billes, qui ne permet pas de tourner sous charge, avec linguet standard ou à verrouillage de sécurité.
- Crochet à émerillon avec roulement à billes (ou butée à billes ou rouleaux) : permet une rotation sous charge, avec linguet standard ou à verrouillage de sécurité.
Chaque type de crochet a ses propres avantages et convient à des applications particulières. Le choix dépend des critères spécifiques de votre projet, tels que la charge à lever et être en adéquation avec l’environnement de travail. Aussi, vous avez le choix d’avoir des crochets avec un acier plus résistant permettant d’avoir des crochets plus compacts, donc plus légers.
Critères de sélection des crochets de levage
Pour choisir le crochet de levage adéquat, plusieurs critères doivent être pris en compte :
- Le type de crochet : chaque type de crochet est conçu pour des usages précis. Choisissez celui qui correspond à vos besoins spécifiques.
- La charge du crochet : assurez-vous que le crochet peut supporter la charge maximale de votre opération.
- Le grade du matériau : les grades indiquent la solidité et la durabilité du crochet sous différentes charges. Aussi un grade d’acier plus élevé permet d’avoir un crochet plus compact et moins lourd pour une même capacité de charge.
Il est essentiel de toujours consulter les spécifications techniques et de respecter les recommandations du fabricant pour garantir une opération de levage en toute sécurité.
Crochets de levage à ouverture et fermeture mécanisées
Types de crochets mécanisés
Ces crochets sophistiqués se déclinent principalement en deux catégories :
- Crochets 100% mécaniques à fermeture sécurisée : ils sont montés sous la traverse d’une moufle, ou en extrémité d’une élingue. Une fois positionnés, les crochets se ferment automatiquement dès qu’une charge est suspendue sous le crochet.
- Crochets électromécaniques : ils fonctionnent avec un motoréducteur qui contrôle l’ouverture et la fermeture du crochet. Certains modèles incluent même un aimant puissant pour orienter correctement le crochet. D’autres modèles sont équipés d’une radio commande afin de pouvoir les piloter à distance.
L’utilisation de ces crochets automatiques facilite le levage dans des situations où l’intervention manuelle est difficile ou dangereuse.
Fonctionnement et avantages
Les crochets automatisés offrent plusieurs avantages notables :
- Sécurité accrue : la fermeture automatique minimise les risques d’erreurs humaines.
- Efficacité améliorée : permet d’accrocher rapidement des charges sans intervention manuelle.
- Adaptabilité : les crochets électromécaniques peuvent être utilisés dans diverses configurations grâce à leurs fonctionnalités avancées et commandés à distance via une radio commande.
Ces dispositifs sont particulièrement utiles dans les environnements industriels où la rapidité et la fiabilité sont primordiales. D’autres crochets peuvent avoir une rotation motorisée afin de tourner et positionner une charge sans agir manuellement sur la charge. Par exemple, les poches de coulée en fonderie sont souvent suspendues sous un crochet motorisé afin d’être toujours bien positionnée pour déverser l’acier en fusion.
Les manilles de levage
Types et utilisations des manilles
Les manilles sont des accessoires indispensables dans le levage de charges :
- Manille droite : idéale pour des utilisations où les efforts de traction doivent rester alignés.
- Manille lyre : offre plus de liberté de mouvement et est mieux adaptée aux angles variables des élingues.
- Manille à axe vissé : manille à axe boulonné-goupillé qui est plus sécurisé, son axe ne peut pas se dévisser.
La robustesse d’une manille réside dans sa conception et le choix du matériau. C’est pourquoi il est crucial de sélectionner une manille correspondant parfaitement aux exigences de votre application. De plus, l’axe d’une manille à axe vissé ayant été utilisé avec une grosse charge sera très difficile à démonter, ce qui n’est pas le cas de l’axe d’une manille à axe boulonné-goupillé.
Critères de choix pour une manille de levage
Pour bien choisir une manille de levage, voici les points clés à considérer :
- L’usage prévu : identifiez d’abord l’application spécifique pour laquelle la manille sera utilisée.
- L’intensité d’usage : plus l’utilisation est fréquente et intense, plus la manille doit être solide et durable.
- Charge imposée : toujours vérifier que la capacité de charge de la manille correspond à la force exercée par la charge à soulever.
Respecter ces critères garantit une utilisation sécurisée et optimale des manilles.
Les anneaux de levage
Variétés d’anneaux de levage
Les anneaux de levage ont également plusieurs formes et tailles, chacune ayant son propre avantage :
- Anneaux fixes : parfaits pour des installations permanentes ou semi-permanentes où le besoin de retrait fréquent n’est pas nécessaire.
- Anneaux pivotants ou rotatifs et pivotants : offrent une meilleure polyvalence et facilitent le levage sous différents angles.
Les anneaux sont généralement utilisés pour connecter les chaînes, des élingues ou d’autres équipements de levage de manière sécurisée.
Importance de bien choisir les anneaux de levage
Voici quelques conseils pour sélectionner efficacement des anneaux de levage :
- Considérer la charge : comme pour tous les équipements de levage, assurez-vous que l’anneau peut supporter la charge maximale prévue.
- Référentiel des matériaux : choisir des matériaux résistants à la corrosion et à l’usure pour une durabilité accrue. Un anneau avec un acier plus dur (grade plus élevé) sera plus compact et léger.
Une bonne sélection garantit non seulement la sécurité mais aussi la longévité de votre équipement de levage.
En conclusion, bien comprendre et choisir les accessoires de levage comme les crochets, manilles et anneaux est essentiel pour assurer une opération sécurisée et efficace. En suivant ces directives, vous serez mieux équipé pour déterminer quels accessoires répondent le mieux à vos besoins spécifiques.
