Câbles électriques d’alimentation machines

Il existe de nombreux types de câbles électriques dédiés aux alimentations machines.

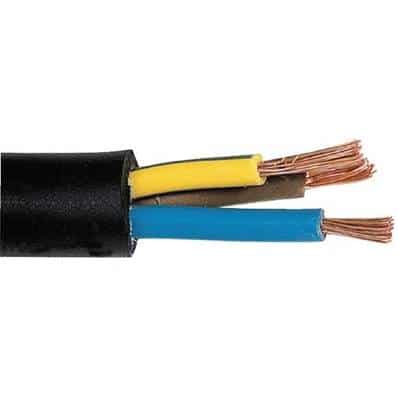

Le câble électrique industriel rigide le plus utilisé est le U1000R2V. C’est un câble électrique prévu pour les applications industrielles, composé de 1 à 5 conducteurs en cuivre et isolés, dont les couleurs sont vert/jaune (dédié au raccordement à la terre), bleu (dédié au raccordement du neutre), noir, marron et gris (en 5 conducteurs). Il est prévu pour pouvoir travailler dans une température ambiante comprise entre -20°C et +60°C. Ce câble accepte une tension de service de 600V à 1000V, et est conforme aux normes IEC 60502-1 ; XPC32-321. Il a une résistance à la propagation de la flamme niveau C2, suivant la norme NF C 32-070 et une tenue aux UV niveau AN3 suivant la NF C15-100.

Câble souple

Concernant les câbles souples, le plus utilisé pour les alimentations de machines est le H07RNF. Ce câble électrique prévu pour les applications industrielles, est composé de 1 à 37 conducteurs en cuivre et isolés, 37 conducteurs en section 2,5mm², et en mono-conducteur jusqu’à 500mm², dont les couleurs sont vert/jaune (dédié au raccordement à la terre), bleu (dédié au raccordement du neutre), noir, marron et gris (en 5 conducteurs). Au-delà, les conducteurs sont numérotés. La souplesse de ses conducteurs est de classe 5. Il est prévu pour pouvoir travailler dans une température ambiante comprise entre -20°C et +60°C. Ce câble est recommandé pour les ambiances à risque d’explosion. Il accepte une tension de service de 450V à 750V, et est conforme aux normes EN 50525-2-21. Il a une assez bonne résistance aux produits chimiques et à un niveau de performance au feu de niveau Eca selon l’EN50575:2014+A1:2016.

Câbles plats

Concernant les câbles souples pour l’alimentation des machines mobiles, il existe des câbles plats et des câbles ronds éventuellement blindés.
Le câble plat H07VVH6F est le plus vendu en particulier dans le domaine de la manutention pour alimenter des palans sous chariot ou des ponts roulants. Il est utilisé pour alimenter des machines mobiles par le biais de chariots coulissants dans un rail, en formant une guirlande. Il est composé de 4 à 24 conducteurs (en section 1,5mm²) et en 4 conducteurs en section maximum de 120mm². Ce câble plat est composé d’un conducteur, dont l’isolant est de couleur vert/jaune et les autres de couleur noir et numérotés. La souplesse de ses conducteurs est de classe 5 suivant la IEC 228.Il est prévu pour pouvoir travailler dans une température ambiante comprise entre -25°C et +60°C. Il accepte une tension de service de 450V à 750V, et est conforme entre autres aux normes CENELEC HD 359 S2, IEC 277 part. 6, VDE 0281, NF C 32-202. Il est ROHS, il a une assez bonne résistance aux huiles et a un niveau de résistance au feu conforme aux normes IEC60332-1, EN 50265-2-1, NF C 32-070 Cat C2. En cas de besoin, il existe des câbles plats blindés et des câbles ronds pour guirlande.

câble alimentation

Câble électrique rond et souple

Le câble électrique rond et souple pour alimenter les machines via un enrouleur à ressort ou motorisé est souvent du Semoflex Drum. C’est un câble sans halogène, à gaine polyuréthane de couleur jaune, extrêmement résistant au cintrage grâce à un assemblage des conducteurs à pas court et à la tresse anti-torsion noyée dans la gaine polyuréthane. Il accepte un enroulement à la vitesse de 200m/mn. Il a une bonne résistance à l’écrasement et est extrêmement résistant à la traction grâce à son filin textile en position centrale. Il est composé de 4 à 50 conducteurs (en section 2,5mm²) et en 3 conducteurs en section maximum de 50mm² associés à 3 câbles de terre en 25mm². Ces câbles Semoflex sont composés d’un conducteur, dont l’isolant est de couleur vert/jaune et les autres de couleur bleu (dédié au raccordement du neutre), noir, marron et gris (pour 5 conducteurs), au-delà, les conducteurs sont numérotés. La souplesse de ses conducteurs est de classe 5 et 6 à partir de 50mm², suivant la IEC 228 et la DIN VDE 0295.Il est prévu pour pouvoir travailler dans une température ambiante comprise entre -40°C et +80°C. Il accepte une tension de service de 600V à 1000V. Ce câble électrique est agréé UL et CSA et est conforme entre autres aux normes CENELEC HD 359 S2, IEC 277 part. 6, VDE 0281, NF C 32-202. Il est ROHS, et a un niveau de résistance au feu conforme aux normes IEC60332-1, EN 50265-2-1, et une très faible production de fumée et sans halogène suivant IEC 61034-1&2, IEC 60754-1&2. Le câble Buflex XPrem, a la même utilité et a sensiblement les mêmes caractéristiques, mais il a des sections pouvant aller à 300mm² en mono-conducteur. En 2,5mm² il a seulement 36 conducteurs.
