156,80€
Délai de livraison si hors stock : 5 semaines1 en stock
Informations
Description courte
Manipulateur MW
La manette est l’unité de levier utilisée comme partie opérante, qui peut être déplacée le long d’un ou deux axes de mouvement, soit séparément soit simultanément.
Les manettes ont été conçues selon les critères de sécurité suivants :

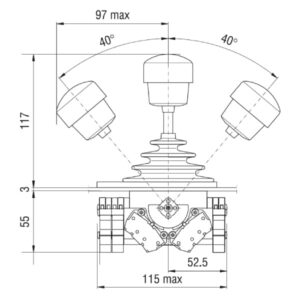

Mouvement maximal du levier : 40° dans toutes les directions.

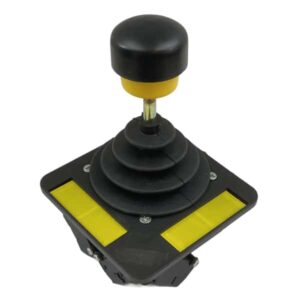

Ces unités sont fournies dans la version MW avec une poignée et un dispositif de sécurité mécanique.
Les manettes sont conçues pour qu’un potentiomètre optionnel puisse être appliqué à chaque axe.
Les éléments de commutation NC sont dotés d’une ouverture garantie (CEI EN 60947–5–1) et possèdent des contacts à double rupture en alliage d’argent. Des contacts dorés peuvent être fournis sur demande.
Fiche technique
Tension d’isolation | 660 V ~ |
Courant thermique | 10 A |
Durée de vie mécanique | 106 opérations |
Section de câble maximale connectable | 2×1,5 mm² ou 1×2,5 mm² |
Bornes | Vis de serrage sécurisée |
Limites d’utilisation – AC15 | \(V_e\) (V) : 24, 48, 120, 240 \(I_e\) (A) : 10, 10, 6, 3 |
Limites d’utilisation – DC13 | \(V_e\) (V) : 24, 48, 125, 250 \(I_e\) (A) : 3, 1.5, 1, 0.5 |
• 2 axes, 1 axe 3 vitesses (3 crans) & 1 vitesse 1 vitesse (1 cran)
• 2 axes non verrouillés en croix
• 3 contacts NO dans 2 sens & 1 contacts NO dans 2 sens
• 1 contact NO position neutre
